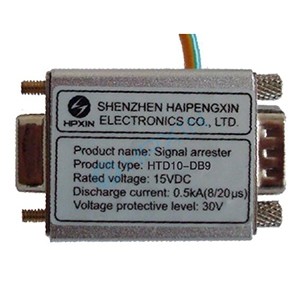

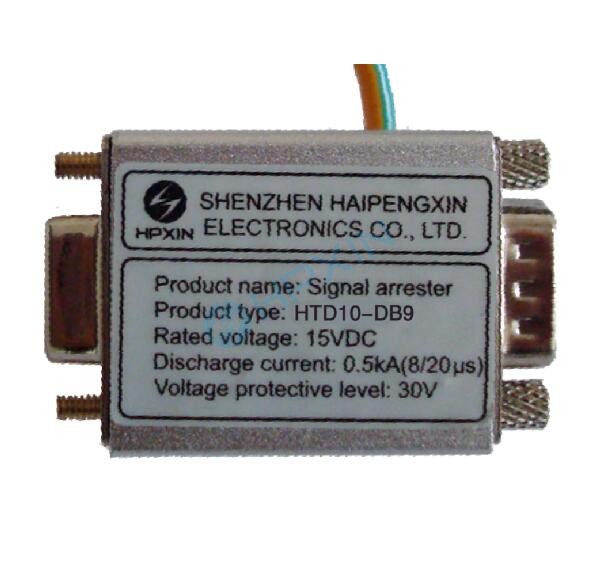

一、產品描述:
HTD-DB系列浪涌保護器依據IEC標準設計,產品廣泛應
用于工業控制、電信、局域網及商業、工業和軍事領域的DB
9、DB15、DB25串口通訊系統的浪涌保護??杀Wo串口所有
芯線。接地電纜可通過D型串口金屬外殼接地。
產品具有反應速度快、插入損耗小的特點。

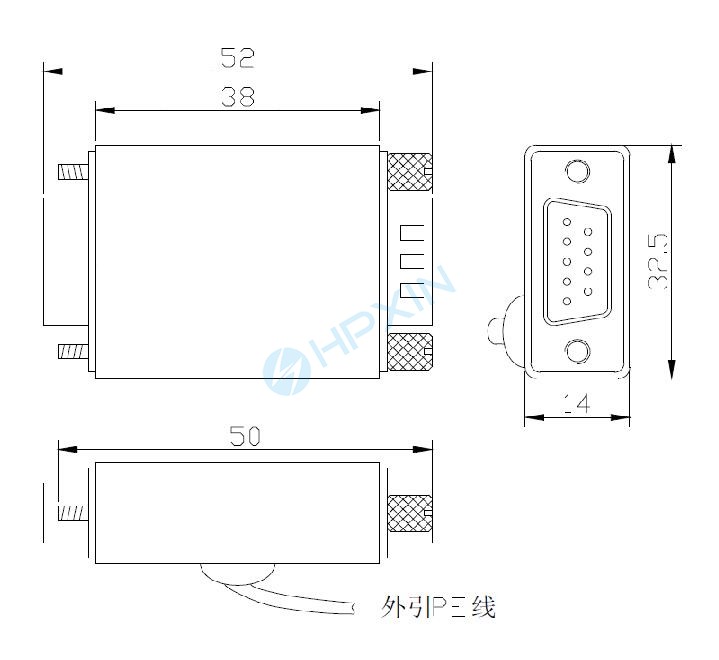

二、產品尺寸圖:


型號 | HTD10-DB9 | HTD10-DB15 | HTD10-DB25 |
結構類型 | 組合型 |
標稱工作電壓 Un | 10V |
最大持續運行電壓 Uc | 12V |
標稱導通電壓Un | 16V |
最大傳輸速率 | 2Mbps |
標稱放電電流( 8/20μs) In | 1.5 kA |
最大放電電流(8/20μs) Imax | 2kA |
基礎限制電壓(1kV/μs)UB | ≤40V |
電壓保護水平(In) UIn | ≤40V |
插入損耗 ae | ≤0.5dB(2MHZ) |
絕緣電阻 | ≥1M Ω |
接口型式 | DB9 | DB15 | DB25 |
保護線數 | 9針 | 15針 | 25針 |
工作環境 | 環境溫度:-40℃~+60℃;相對濕度:≤5%~90%;大氣壓力≥54.0kPa |
防護等級 | IP20 |
